ESTÁS EN LA VISUALIZACIÓN DE LA CACULADORA BÁSICA, PARA VER LA CALCULADORA AVANZADA REGISTRATE AQUI
1.1. PRESENTACIÓN DE LA HERRAMIENTA

Esta calculadora proporciona información general para realizar una evaluación tecno-económica de esquemas de cogeneración para la producción conjunta de electricidad, calor útil y/o frío útil (refrigeración). Los resultados obtenidos con la calculadora de cogeneración son preliminares y permiten estimar la rentabilidad de los proyectos evaluados. En cualquier caso, esta herramienta no pretende sustituir u obviar la opinión de un experto. Se recomienda acudir a un asesor experto para realizar una evaluación más profunda del proyecto de cogeneración.

1.2. INTRODUCCIÓN

La calculadora permite evaluar la integración, en esquemas de cogeneración, de plantas de potencia con equipos de procesos térmicos para la producción conjunta de electricidad y energía térmica (calor útil y/o frío útil).

Cogeneración es la generación simultánea de energía eléctrica y energía térmica útil (calor) a partir de un único proceso de consumo de energético primario. Este principio incluye todas las tecnologías en las cuales las energías eléctrica y térmica son conjuntamente generadas por una unidad o sistema y utilizadas por uno o más consumidores.

Las plantas de potencia que se pueden evaluar son:

Motor alternativo de combustión interna
Microturbina de gas
Motor Stirling
Ciclo de Rankine Orgánico
Turbina de gas
Turbina de vapor
Celda de combustible

EQUIPOS DE PROCESOS TÉRMICOS:

Intercambiador de calor (recuperación de calor).

Estanque de almacenamiento de energía térmica (con 2 horas de autonomía).

Caldera de combustión convencional como respaldo térmico.

PARA LA PRODUCCIÓN DE FRÍO ÚTIL:

En modo de cogeneración:
se dispone de un chiller de absorción.

En el caso base (sin cogeneración):
se considera un chiller eléctrico.

COMBUSTIBLES DISPONIBLES:

Diesel, Fuel Oil, gas natural, gas licuado de petróleo, y biomasa gasificada. También existe la opción de que el usuario introduzca los valores característicos del combustible que desea utilizar, por ejemplo, biogás u otro (opción disponible solo en la "Calculadora avanzada").

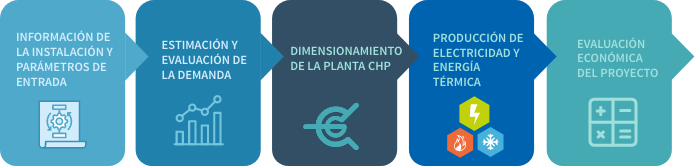

1.3. SECCIONES DE LA CALCULADORA

La calculadora de cogeneración está dividida en seis secciones. El usuario tiene que ingresar información en las secciones 1, 2 y parte de la 3. En las secciones restantes se realizan los cálculos y despliegan los resultados de la calculadora. La sección 6 despliega información complementaria y en ella se genera el reporte de la calculadora. También existe una hoja de caracterización y una hoja de nomenclatura.

1.4. CASOS DE LA CALCULADORA DE COGENERACIÓN

Instalaciones nuevas
o existentes

Una instalación nueva es aquella que se instalará en el futuro, por lo que no está funcionando, no tiene equipos, no tiene datos de consumos reales, solo existen datos proyectados.

Una instalación existente es aquella que está operando, pero no opera en modo de cogeneración (opera en modo individual o separado), no cuenta con los equipos de cogeneración. Tiene datos de consumos eléctricos y térmicos obtenidos ya sea desde las facturas, mediciones, y/o estimaciones.

Instalaciones conectadas o
no a la red de distribución eléctrica

Una instalación conectada a la red, conocida como on-grid, es aquella que compra electricidad de la red y que podría vender sus excedentes inyectándolos a la red.

Una instalación no conectada a la red, conocida como off-grid, es aquella que opera en isla. Todo lo que genera es utilizado como autoconsumo. No compra (extrae) ni vende (inyecta) electricidad a la red.

Estimación de curvas de
demanda en base a datos medidos o estimados

A partir de la información de consumos de electricidad y energía térmica introducida por el usuario, el sistema entrega las curvas de demanda en unidades energéticas y monetarias.

Análisis de inyección de energía eléctrica a la red de distribución

Para las instalaciones on-grid evaluadas se detallan las inyecciones de energía eléctrica a la red de distribución.
